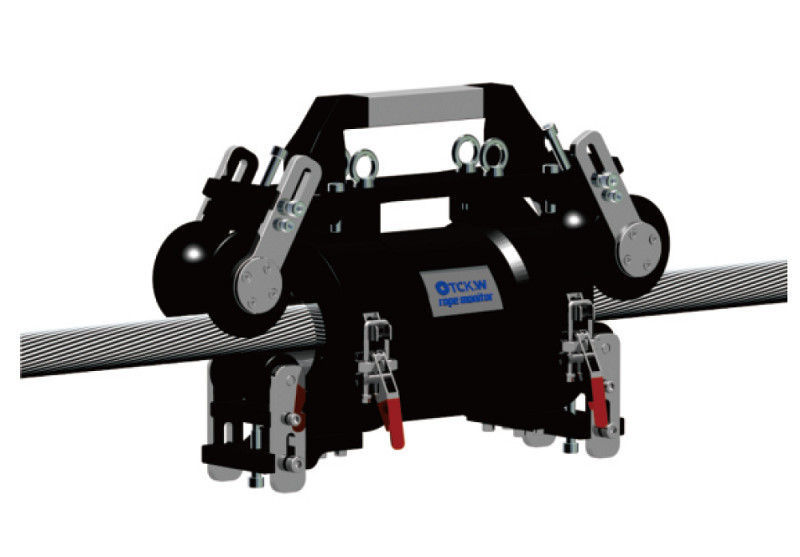

Equipo inteligente de inspección de cables metálicos-5G
Reemplazar la inspección manual con inteligencia artificial Delega trabajos repetitivos, peligrosos y tediosos a las máquinas. Mientras está en producción, el sistema TCK.W puede detectar, transformando los cables de acero de observación estática a monitoreo dinámico, de respuesta de emergencia a posteriori a acción preventiva, y de falta de medios a monitoreo inteligente. Resuelve los tres principales puntos débiles de los peligros ocultos, el desperdicio y la ineficiencia, logrando el objetivo de gestión de seguridad, conservación y eficiencia.
- información
Equipo inteligente de inspección de cables metálicos-5G
Dispositivo portátil de inspección de cables metálicos-4G
Equipo de inspección de cables de acero de gran diámetro-5G
Modelo | Diámetro del cable metálico (mm) | Dimensiones (LxAnxAl) (mm) |
TCK.W-BX40-4G | 16-26 | 316X178X195(D) 267X155X195(M) |
TCK.W-BX55-4G | 26-42 | 316X178X195(D) 460X193X301(M) |
TCK.W-BX65-4G | 36-52 | 316X178X195(D) 460X193X301(M) |
TCK.W-ZN0838-5G | 8-38 | 38 430X130X263(D) 460X193X301(M) |
TCK.W-ZN3560-5G | 35-60 | 430X130X263(D) 465X231X324 (M) |
TCK.W-ZN6080-5G | 60-80 | 546X243X400(D) 546X243X400(M) |
TCK.W-ZN80120-5G | 80-120 | Personalizado |
Parámetros técnicos
1. Función de inspección: inspección cuantitativa de cables rotos, abrasión, corrosión y fatiga.
2. LMA de MRT Incertidumbre de inspección: ≤±1%
3. Precisión de posicionamiento de defectos: ≥99%
4. Función de evaluación comparativa automática: adáptese a la evaluación comparativa para cables variados y evaluación comparativa automática una vez en una ubicación de un solo punto sin necesidad de realizar evaluaciones comparativas en múltiples posiciones varias veces.
5. Función de autodiagnóstico: tiene función de autodiagnóstico para propiedad del sensor, módulo de comunicación, módulo de almacenamiento, módulo AD/DA y capacidad restante.
6. Desbloqueo de emergencia del dispositivo: el personal y el dispositivo pueden estar garantizados retirándolos rápidamente con un tiempo de desbloqueo <1 segundo;
7. Modelo de operación: equipado con pantalla táctil a color amplia y teclado con membrana de tecla. Admite operación en modo dual.
8. Función de visualización: pantalla táctil amplia a color para mostrar la curva de inspección durante la inspección.
9. Función de recuperación: puede recuperar el contenido de la inspección en tiempo real a través de la pantalla táctil, incluida la curva actual del cable, la posición de los defectos y la lista de cantidades de defectos. También se pueden recuperar datos históricos de inspección.
10. Función de informe: al conectarse con la computadora a través de Wi-Fi, el informe de inspección se puede imprimir al instante. También puede imprimir el informe de inspección de cualquier punto histórico cuando sea necesario. El informe de inspección se genera automáticamente mediante software y es fácil de leer e interpretar.
11. Dispositivo de regulación de memoria magnética: unidad autónoma con función de regulación del campo magnético memorizado. El campo magnético memorizado se puede mantener para siempre si no hay interferencia externa.
12. Dispositivo de inspección: unidad autónoma con conjunto de sensores magnéticos débiles sin contacto. Puede recopilar información diferencial de potencial de energía magnética en cables metálicos y analizarla cuantitativamente sin conectar un sistema operativo externo.
13. Almacenamiento de datos: la memoria flash de alta velocidad 64G Clase 10 puede permitir guardar un cable metálico de hasta 50.000 metros de largo para una sola inspección. El almacenamiento permite ahorrar 1.000 inspecciones por 10.000 metros/hora.
14. Capacidad de paso: espacio de aire entre el sensor y el cable: 10-30 mm
15. Velocidad de inspección: 0-3m/s. No se ve afectado por la deformación de la superficie, el aceite y la deformación.
16. Transmisión de datos: Transmisión Wifi o transmisión USB.
17. Sensibilidad del sensor: 1,5 V/mT
18. Relación señal-ruido de detección magnética eléctrica: S/N>85dB
19. Tasa máxima de muestreo: 1024 veces/m
20. Tensión nominal de trabajo: Alimentación mediante batería de litio, CC 7,4 V
21. Horas de funcionamiento continuo de la batería: ≥6 horas
22. Protección de ingreso: IP53
23. Entorno de trabajo: -20 ℃ -+55 ℃; HR 95%
Detectabilidad de defectos:
● Defecto grave: LMA alcanza el 80%-100% del límite superior de descarte, detectabilidad en tiempo real del 100%
● Defecto grave: LMA alcanza entre el 60% y el 80% del límite superior de descarte, detectabilidad en tiempo real del 100%
● Defecto medio: LMA alcanza entre el 40% y el 60% del límite superior de descarte, detectabilidad en tiempo real del 100%
● Defecto menor: LMA alcanza entre el 20 % y el 40 % del límite superior de descarte, detectabilidad en tiempo real>99%
● Pequeño defecto: LMA alcanza el 20% del límite superior de descarte, detectabilidad en tiempo real>95%
Repetibilidad de la inspección:
● Defecto grave: 100%
● Defecto grave: 100%
● Defecto medio: 100%
● Defecto menor:>99%
● Pequeño defecto:>95%
Precisión de la inspección:
●Incertidumbre de inspección LMA: <±1%; Cables rotos q ● Error cuantitativo en una longitud de tendido: <1 cable*
●Diámetro del cable metálico. error de medida: ±1%*
●Error de medición de la longitud del cable: <0,2%
●Precisión de posicionamiento del defecto:≥99%;
La seguridad y la eficiencia van de la mano La tecnología TCK.W no solo puede mejorar de manera integral el nivel de seguridad intrínseca del funcionamiento con cables metálicos, sino que también puede crear un valor significativo para los usuarios en términos de reducción de costos, mejora de la eficiencia, conservación de energía, reducción de emisiones y extensión. de vida útil del cable metálico, logrando los objetivos de doble carbono.
